Схема подключения Звезда - Треугольник электродвигателя

После раскрутки и набора оборотов, двигатель с помощью промежуточного реле времени с выставкой не выше 5-10 сек, переходит в треугольник. Всегда исходим из шильдика или паспортных данных на двигатель с упоминанием Δ 380 / Y 660 В (ни в коем случае Δ 220 / Y 380). Далее рассмотрим схему звезда - треугольник.

Подключение контактов в БРНО (блок распределения начал обмоток) по звезде или треугольнику

Двигатель имеет 3 обмотки. Начало обмоток U1, V1, W1 и конец обмоток U2, V2, W2. Все три обмотки подключаются на контакты в колодке БРНО по схеме U1 - U2, V1 - V2, W1 - W2. Смотрите рисунок.

• Y - при подключении Звезда замыкаются двумя пластинами контакты W2 - U2 - V2.
• Δ - при подключении Треугольник замыкаются тремя пластинами контакты U1 - W2, далее V1 - U2 и W1 - V2.

Далее подключается трехфазный кабель с фазами L1, L2, L3 обязательно на начало обмоток U1, V1, W1 (нельзя подключать на конец обмоток U2, V2, W2). Смотрите рисунок.

В нашем случае пластины для соединения в БРНО не используем, потому что собираемая нами схема подключения Звезда - Треугольник сама это сделает!

Перед подключением обязательно прозвонить Мегаомметром (например М4100, который измеряет сопротивления изоляции электрических цепей не находящихся под напряжением) или хорошим мультиметром в режиме измерения сопротивления МОм — каждую обмотку между собой и также каждую обмотку прозвонить на корпус электродвигателя!

После запуска двигателя автоматически контактор Звезды KM1 замыкает контакты U2 - V2 - W2. Через 5-10 сек. происходит переключение на Треугольник замыкая контакты U1 - W2, V1 - U2 и W1 - V2.

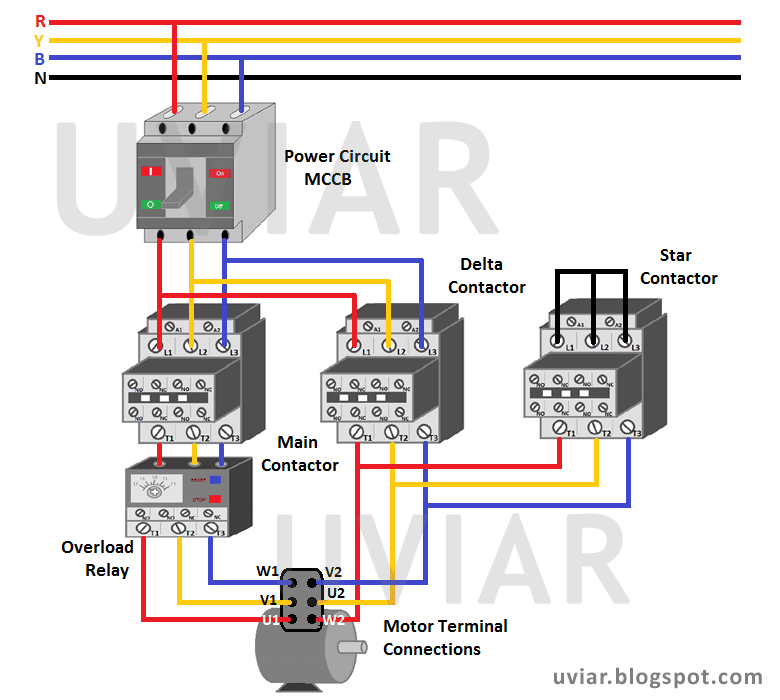

Схема подключения Звезда - Треугольник электродвигателя.

Теперь смотрим правильную Схему подключения Звезда - Треугольник электродвигателя. "В этих ваших интернетах" Я иногда встречал схемы "обманки" - они были неправильные!

В завершение сборки схемы - ещё раз проверьте правильность сборки схемы перед первым запуском электродвигателя Звезда - Треугольник!
