Лампы дневного света ЛДС

В лампах дневного света ЛДС используются способность паров ртути излучать ультрафиолетовые волны под воздействием электричества и представляет собой стеклянную колбу, стенки которой покрыты люминофором.

Внутри также находится небольшое количество оксидов ртути. Имеются 2 независимых вольфрамовых электрода, которые обеспечивают эмиссию электронов и разогрев (испарение) ртути. Колба заполнена инертным газом - аргоном.

Схема работы люминесцентной лампы

Для запуска ЛДС в работу, требуется подключить балласт - пуско-регулирующее устройство ПРА, которое создает кратковременный скачок напряжения, необходимый для начала свечения и затем ограничить рабочий ток, не допуская его неконтролируемого увеличения.

Для этого СТАРТЕР подключаем паралельно к одной паре разносторонних электродов (см. схему), а к другим запитываем подаваемое напряжение питания через последовательно соединенный ДРОССЕЛЬ.

Под воздействием тока электроды СТАРТЕРА разогреваются и замыкаются. После замыкания по цепи течет ток, превышающий в 1,5 раза номинальный ток лампы. Величина тока ограничена сопротивлением дросселя, т.к. контакты стартера замкнуты, а электроды ламп имеют незначительное сопротивление. Ламповые электроды разогреваются до 800 - 900°C, отсюда увеличивается электронная эмиссия и облегчается пробой газового промежутка. Далее электроды не стартере остывают, т.к. разряда в них нет и возвращаются в исходное состояние, разрывая цепь. В этот момент возникает ЭДС - самоиндукция в ДРОССЕЛЕ, а это повышенное импульсное напряжение 700-1000В, подготовленное для розжига разогретых электродов. Происходит пробой и лампа начинает светиться. К стартеру прикладывается половина напряжения сети, недостаточной для пробоя неоновой лампочки, поэтому она более не зажигается. Дроссель стабилизирует горение дугового разряда после росжига. Конденсатор из схемы можно исключить.

Схема подключения ПРА - дросселя и стартера

Электронная ЭПРА

Электронный пускорегулирующий аппарат ПРА является - более сложное современное электронное устройство, в его состав входит:

• выпрямитель (преобразование переменного тока в постоянный)
• фильтр помех (снижение пульсаций)
• инвертор (повышение напряжение до номинального)
• балласт (электромагнитный дроссель).

Принципиальная электрическая схема ЭПРА

ДРЛ - Дуговые ртутные люминофорные лампы

Ртутная дуговая лампа высокого давления широко используется для освещения прмышленных объектов, складских помещений, проспектов и улиц. Обладает высокой отдачей света и широким спектром мощности от 50 до 2000Вт.

Запуск ДРЛ лампы осуществляется пуско-регулирующим устройством - дросселем. При подаче напряжения, поступающий ток на электроды, удаленные друг от друга в колбе, ионизирует газы. При разгорании лампы после первичной ионизации, ток поступает на основные электроды и начинает постепенно светиться выходя на номинальную мощность через некоторое время (5 мин.).

Дроссель ДРЛ, в переводе - Ограничитель Throttle, представляет собой электромагнитную катушку индуктивности (балласт) на металлическом сердечнике, обладающий высоким сопротивлением, который способен уменьшить напряжение, которое поступает на электрод ртутной лампы, но создаст высокий пусковой ток.

Технические характеристики ДРЛ

Тип ДРЛ	Мощность, Вт	Цоколь	Длина, мм	Диаметр, мм
ДРЛ125	125	Е27	178	76
ДРЛ250	250	Е40	228	91
ДРЛ400	400	Е40	292	122
ДРЛ700	700	Е40	357	152
ДРЛ1000	1000	Е40	411	167

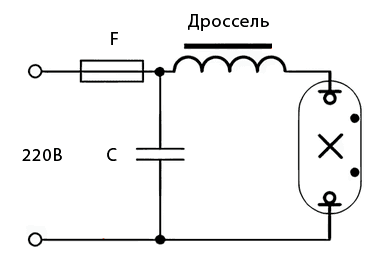

Схема подключения ДРЛ

При крайней необходимости, из схемы конденсатор C можно исключить, здесь главное дроссель. Параметры дросселя должны соостветствовать мощности лампы ДРЛ. Например, дроссель на 250 Вт устанавливается для лампы ДРЛ 250 Вт, а дроссель на 400 Вт для лампы ДРЛ 400 Вт.

Схема подключения ДРЛ с импульсно зажигающим устройством ИЗУ

Дополнительно устанавливается ИЗУ - для запуска мeтaллoгaлoгeнныx ДРЛ и нaтpиeвыx гaзopaзpядныx ДНаТ лaмп выcoкoгo дaвлeния, при котором пoдaeтcя кpaткoвpeмeннoe импульсное выcoкoчacтoтнoe нaпpяжeниe 2-5 кB. Например, ИЗУ-1М 100/400 для розжига газоразрядных ламп высокого давления натриевых типа ДНаТ, натриевых зеркальных типа ДНаЗ, а так же металлогалогенных типа дри и металлогалогенных зеркальных типа ДРИЗ при включении их с электромагнитными ПРА в сеть переменного тока с напряжением 220В.

Характеристики ИЗУ-1М 100/400

• Электронный стартер для газоразрядных ламп мощностью от 100 до 400 Вт
• Расчетный тип ламп: ДНаТ/ДНаЗ/ДРИ/ДРИЗ
• Напряжение в сети: 220-240V
• Частота напряжения сети: 50/60Hz
• Размеры ВхШхГ (мм): 27x67x35.

Лампы LED

Имеют экономичное электропотребление, высокий срок службы и в настоящее время постепенно вытесняют традиционные источники света. Например, люминесцентные лампы типа T8 заменяются на светодиодные T8, без замены светильника целиком, а с установкой светодиодных ламп в существующие. Производители изготавливают LED (Light Emitting Diode) лампы с идентичным цоколем G13 и размерами, с диаметром 26мм и длиной 600 мм, 900мм, 1200мм, 1500мм, 2400 мм.

При установке нескольких LED ламп в светильник - используется параллельное подключение. В схеме подключения убираются все предыдущие элементы люминесцентных ламп ЭПРА / ЭМПРА: дроссель, стартер и конденсатор. Далее подключаются к питанию 220В (L-фаза и N-ноль). Не допускается последовательное подключение - это приводит к перепадам напряжения и повреждению драйвера лампы.
