Ремонт насоса Wilo, прилагается электрическая схема
Недавно ремонтировал водяной циркуляционный насос Wilo Star RS 32-6, по причине его неработоспособности. Газовый котел работает, а отопления нет, в доме холодно, насос не крутит. Что делать? Насосу больше 7 лет.

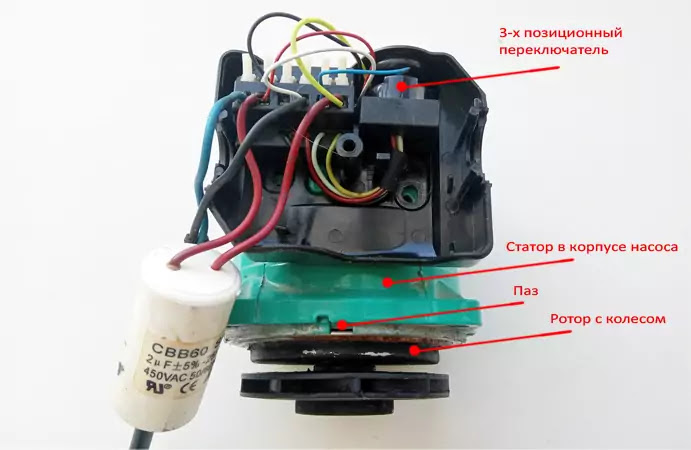

Перекрываем байпас двумя кранами Valteс наш насос, чтобы вода не полилась, шестигранным ключом откручиваем лицевую рабочую часть насоса, в нем всего 2 болта, а не 4. Аккуратно плоской отверткой, не порвав мягкую силиконовую прокладку, поддеваем с 4 пазов и снимаем вал - ротор с крыльчаткой, его состояние просто отличное (увы забыл сфотографировать), ротор сухой и блестит как новый - цилиндр из нержавеющего металла, также на обмотке магнитопровода статора всё идеально сухо. Почистил, протер, продул.
Проверяем контакты на гребенке, которые слегка закислены, зачищаем и обратно на место. Отсоединяем пусковой конденсатор марки CBB 60, его заявленная емкость 2 мкФ на 450 Вольт.
С помощью мультиметра проверяем емкость конденсатора, которое составляет 1,7 мФ, возможно "подсел", но вполне рабочий. Вместо него временно подсоединил свой конденсатор на 3,8 мкФ. И не вставляя ротор в статор, подал питание на насос. Завел внутрь корпуса статора обычную отвертку и она в руке завибрировала, отлично, электромагнитное поле работает.
Отключил, вставил ротор, подал питание, и все равно без изменений, ну если только вручную крутануть крыльчатку, тогда насос работает, правда со слабыми оборотами.
Решил смотреть 3-х позиционный переключатель, при его разборке пластиковые элементы начали сыпаться, лепесток был надломлен и другие черные пластмассы корпуса. Видно раньше им активно пользовались. Ну и контакты естественно грязные и закисленные.

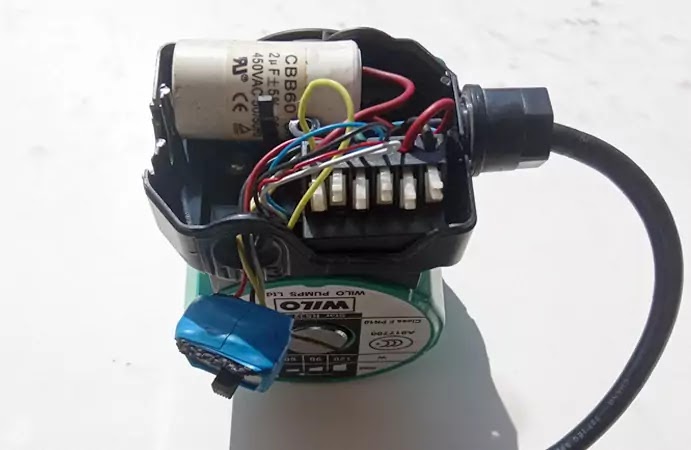

Аналогичного такого у меня нет, но есть другой надежный переключатель на 3 позиции, отпаял его с какой-то платы и припаял провода к новому, обязательно соблюдая цвета проводов и соответственно скорости работы насоса, где черный - общий провод, желтый - 1 скорость, белый - 2 средняя скорость и красный - 3 максимальная скорость. Заизолировал переключатель. Проверяем насос, вал мгновенно раскручивается с высокими оборотами, все работает идеально, и насос и переключения.
Не забываем переключать скорости работы насоса (желательно) при выключенном насосе. Остается собрать его для работы в отопительной системе. Ставим прокладку и закручиваем шестигранником 2 болта (2 ничем не хуже 4, но и не лучше). Открываем краны, поддаём газу на котле. Скорость ставлю 2, центральным винтом насоса приспускаю воздух и воду. В добрый путь!
