Схема распределительного щита здания и квартиры. УЗО, УЗИП, АВ, Дифы, кабель

Собрать любой сложный распределительный щит с применением автоматических и дифференциальных выключателей, реле напряжения, устройств защитного отключения, ограничителя перенапряжения, контакторов и импульсных реле можно, используя например, ассортимент продукции Schneider Electric.

У компании есть несколько линеек модульного оборудования — Easy9, Домовой (Domae), Acti9, Resi9, Multi9 (для каждой страны свое исполнение, серия) для жилищного строительства и производства, которые находятся в разных ценовых диапазонах, но все они отличается высоким качеством, надежностью и долгим сроком службы.

Компания Schneider Electric, известная во Франции с 1920 года, является известным разработчиком и производителем в области управления электрооборудованием и технологий электрозащиты. Все оборудование проходит 100% выходной контроль качества и производится на собственных заводах Европы, Китая и Индии.

5 уровней защиты от опасностей

Базовая Защита
от пожара
от расплавления проводов
короткое замыкание
перегрузка
Стандартная Защита
от удара током
ток утечки 10-30 мА


Улучшенная Защита
от пожара
ток утечки 100-300мА
Расширенная Защита
бытовых приборов от перегорания
повышенное > 230В напряжение сети
Полная Защита
электронной техники от перегорания
скачки напряжения (молния и аварии)

Тип устройств и характеристики

Указанные устройства работают при номинальном напряжении 230 В / 400 В.

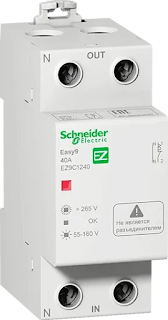

Реле напряжения

Реле напряжения предназначено для работы в однофазных и трехфазных сетях с напряжением до 230 В/380 В и служит для защиты различных потребителей от повышения/понижения напряжения сети или обрыва нейтрали. При повышении напряжения до 265 В или снижении до 160 В устройство автоматически отключается. После стабилизации (нормализации) напряжения сети, реле выжидает 30 сек. и автоматически включает нагрузку. Пороги срабатывания и восстановления цепи предварительно сконфигурированы производителем. Если у РН индикатор зеленого цвета означает — напряжение в норме; мигает красным цветом — аварийное напряжение и выключение нагрузки. Впереди реле напряжения РН обязательно устанавливается АВ, для защиты от короткого замыкания КЗ и повреждения модулей в распределительном щите.

Реле напряжения EKF PROxima с микропроцессорным устройством, предназначено для постоянного контроля напряжения в однофазных и трехфазных сетях переменного тока, служит для защиты электроустановок от перепадов напряжения. Реле контролирует напряжение в сети в установленном диапазоне и при обнаружении напряжения за пределами диапазона, автоматически отключается от сети с заданной выдержкой времени. Установка диапазона напряжения и времени срабатывания производится с помощью поворотных регуляторов, либо при помощи кнопок М (смена режима) и стрелками ▲ Вверх / ▼ Вниз, расположенных на лицевой поверхности реле или читаем технический паспорт на изделие. В модуле самостоятельно настраиваются практически все важные параметры: Umax, Umin, Imax, Ton.

УЗИП класс 2

Устройства защиты от импульсных перенапряжений УЗИП — это эффективная защита дома, квартиры и дачи от грозовых разрядов, молнии и перенапряжений в сети!

• УЗИП с классом защиты 2 предназначены для защиты сети от коммутационных помех и как вторая ступень защиты при грозе и ударе молнии.
• При подключении УЗИП следует защищать от короткого замыкания вышерасположенным автоматическим выключателем! При невыполнении этого требования может произойти короткое замыкание и повреждение распределительного щита.
• Длина кабеля (провода), идущего от защищаемой цепи к УЗИП и от УЗИП до заземления, не должна превышать 50 см.
• В случае однофазного питания вводной автомат, автомат защиты УЗИП, сам УЗИП и противопожарное УЗО заменяются на однофазные (двухполюсные) аппараты необходимого номинала.

УЗО

Устройство Защитного Отключения (УЗО), в зависимости от номинального тока утечки, обеспечивает защиту: 100 и 300 мА – от пожара; 30 мА – от пожара и жизни от удара током; 10 мА – жизни от удара током (для влажных помещений).

Измеряя разность силы тока между проводником под напряжением и нулевым проводником, дифференциальный выключатель нагрузки фактически обнаруживает ток, протекающий через тело человека. Дифференциальный выключатель (УЗО и дифавтомат) отключаются при токе утечки меньшим номинального значения тока утечки.

В схемах электроснабжения со значительным количеством отходящих групп рекомендуется установка общего УЗО на вводе и отдельного УЗО на каждую группу потребителей.

Рекомендация по применению УЗО

• Ванная комната, розетки в детской комнате, розетки на кухне, стиральная машина, электроплита, розетки в жилых комнатах, освещение. Применение УЗО и дифавтоматов обеспечивает защиту даже в случае отсутствия заземления.

Противопожарное УЗО

• Обеспечивает защиту от токов утечки в 100 или 300 мA, на которые не отреагирует автомат, но которые способны вызвать пожар. Противопожарное УЗО не защищает жизнь и здоровье при ударе током.

Номинальный рабочий ток УЗО

• In УЗО должен быть больше или равным номиналу впереди стоящего автомата. In УЗО > In АВ. В этом случае УЗО будет защищено впереди автоматом от токов короткого замыкания. Номинал дифференциального тока 30 мА УЗО будет служить для защиты человека от поражения электрическим током.

Расчет тока утечки

• Расчетный метод примерного тока утечки нагрузки: 0,4мА на 1А тока, потребляемого нагрузкой. Примерный ток утечки провода: 10мкА на 1 м длины фазового провода.

Проверка работоспособности УЗО и Дифавтоматов осуществляется нажатием на кнопку Тест (не реже 1 раза в месяц), при этом исправный аппарат отключится, отщелкнется (разорвет цепь), если изменений не произойдет, то значит не работает! Требуется его замена.

Ложные срабатывания Дифавтомата и УЗО
Электропроводка: старая, повреждение изоляции и оголенные провода, слабый контакт соединения.
Неисправное э/оборудование, которое под нагрузкой: повреждении вилки, розетки или изоляции и контакта заземления.
Конденсат внутри э/оборудования из-за повышенной влажности в помещении.
Устройства с повышенным потреблением питания и с индуктивными свойствами (электродвигатель с возбужденными обмотками без должной C-фильтрации).
Нет периодической проверки кнопки Тест, которая может прилипнуть на месте. Поднятие рычага включения (активации) УЗО вверх позволит ему отойти в исходное положение.

Расчет сечения проводника по току или мощности

Итоговое сечение проводника (жилы) кабеля можно получить из таблицы. В таблице указаны расчеты по мощности и току для кабеля, который проложен в трубе (гофре) в теплоизолированной стене для одно- и трех фазной сети с алюминиевыми и медными проводниками сечением до 70 мм². Для кабеля, проложенного в штробе (в стене), допускается увеличение токовой нагрузки на 10% с соответствующим подбором номинала автомата. Расчет выполнен для нагрузки с cosφ=1. Запас по мощности равен 20%. Учтены потери в кабеле 5%.

*- используем автомат на 160А с уставкой In=0,8.
Таблица носит рекомендательный характер. Перед использованием проверьте ее на соответствие своему личному опыту. В любом случае выбор остается за Вами.

Электробезопасность

Исследования, проводимые в разных странах мира, показывают, что серьёзность поражения электрическим током определяются силой тока, проходящего через тело человека.

• Телесные повреждения становятся серьезными, когда сила тока превышает 40 - 50 мА в течение одной секунды.
• Теоретически, сила проходящего через человеческое тело тока достигает 150 мА, когда человек касается проводника под напряжением 230В в условиях сухой среды.

Дифференциальный выключатель и УЗО следит за током, проходящего через него и определяет разность (утечку) силы тока между фазовым проводом и нулём, обнаружив малейшее изменение тока (протекающий ток через тело человека, которое он даже не успеет почувствовать) он отключит себя за десятки миллисекунд и обесточит свою питающую группу.

То есть ток утечки достигнув порога 30 мА, дифференциальный выключатель нагрузки отключится в течение 50 миллисекунд, предупреждая таким образом поражения электрическим током и телесные повреждения у человека.

Противопожарные УЗО и дифавтоматы на 300 мА менее чувствительные и их порог отклонения тока намного выше.

Схема распределительного щита дома с реле напряжением, УЗИП и УЗО

Пример однофазной схемы группового распределительного щита для домостроения, дачи и квартиры в соответствии с ГОСТ Р 51628-2000.

1. Подаем питание на вводной автоматический выключатель 40 А однополюсной (1P) на фазу L или двухполюсной (1P+N) на фазу и нейтраль N.
2. Далее (1P+N) реле напряжения 40 А с порогом отключения от повышенного 265 В и пониженного 160 В.
3. От РН питающей линии L, N и между заземлением PE установить от высоких скачкой напряжений УЗИП (1P+N+PE) на 20 кА с использованием автоматического выключателя 16 А (1P+N).
4. Устанавливаем (1P+N) противопожарное УЗО или Дифавтомат на 40 А с утечкой тока 300 мА.
5. Далее группа (группы) защита от удара током (1P+N) УЗО или Дифавтомат на 40 А с утечкой тока на 30 мА. Если для одной единственной группы, то УЗО на 40 А, если множество групп, то в зависимости от потребителей: группы освещения по 6 А - 10 А УЗО и розеток по 16 А УЗО; группы электроплита или водонагреватель по 25 А УЗО.
6. С него (с них) на группы автоматических выключателей (1P) - освещение, розетки, электроплита, водонагреватель и другие.

Указанные приборы с силой тока 40 А можно заменить на 32 А.

Не допускается разнобой (смешивание) приборов: здесь 40 А, там 32 А, особенно касательно УЗО, РН и вводного АВ. Выбирайте что-то одно, или 40 А или 32 А. У каждого прибора свой функционал и каждый должен свое отбивать.

Схема квартирного распределительного щита с УЗО

Пример однофазной схемы квартирного группового распределительного щита в многоквартирном доме в соответствии с ГОСТ Р 51628-2000. Используем вводной автоматический выключатель однополюсной на фазу или двухполюсной на фазу и нейтраль.

Схема распределительного щита здания с УЗИП и УЗО

Пример трехфазной схемы группового распределительного щита индивидуального здания. Используем вводной автоматический выключатель трехполюсной на 3 фазы или четырехполюсной на 3 фазы и нейтраль.

Внимание! В приведенной статье-памятке электрику, электрокоммутационное оборудование Schneider за неимением в наличии, можно заменить любым другим со схожими характеристиками.
