Способы соединения кабелей и проводов
Клеммники Wago
Клеммы Wago серия 222
Используется для соединения одножильных или многожильных проводов сечением 0,08-4,0 мм². Обеспечивает быстрый и надежный монтаж без использования пайки или изоленты. Зачищенные от изоляции провода просто вставляются в отверстия и прижимаются с помощью рычагов.

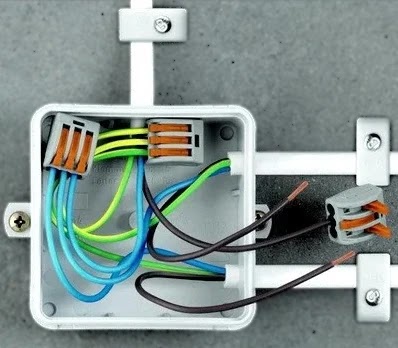

Такое соединение позволяет экономить место в распределительной коробке и отличается повышенной безопасностью.
Клеммы Wago серия 221
Используется для соединения любых типов медных проводников одножильных или многожильных сечением 0,14-4,0 мм². На 40 % меньше, чем клеммы серии 222. У этого способа скрепления есть ряд преимуществ: высокая скорость соединения, надежность и удобство дальнейшей работы с проводами, их обслуживания. Проводящая часть соединителя изготовлена из меди. Специальное отверстие для тестера на тыльной стороне колодки позволяет проверить параметры соединения, не вскрывая корпус.
Клеммы Wago серия 2273 и 773
Позволяют осуществлять подключение одножильных и многожильных медных и алюминиевых проводов. Продукты серии 2273 можно использовать для подключения одножильных проводников до 2,5 мм².
Специальная серия WAGO 773 - быстросъемные самозажимные клеммы для распределительных коробок с подключением 2–6 проводов сечением до 6 мм². Контактные клеммы серии 773 используются для соединения одножильных медных, алюминиевых проводов и многожильных медных с наконечником.
Клеммы Wago серия 224 для осветительного оборудования
Служит для соединения и ответвления одножильных и многожильных проводов сечением 0,5-2,5 мм.кв в электрических цепях переменного тока с частотой 50 Гц напряжением до 380В и током до 30А. Клеммы применяются для подключения осветительного оборудования. Клеммы со специальной контактной пастой предназначены для подключения алюминиевых и медных проводников. Контактная паста снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления. Клеммы без пасты предназначены только для медных проводников.
Преимущества клеммников Wago
- Простота в применении: зачистил – воткнул – зафиксировал, для уменьшения времени монтажа;
- Не требуется изоляция
- Качественная фиксация провода без его повреждения
- Крепкое соединение одножильных с многожильными проводами, фиксированные каждый в своем гнезде
- Долговременное и безопасное соединение медных и алюминиевых проводов
- Надежный электрический контакт, исключающий нагрев и короткое замыкание
- Повторное пересоединение контактов при изменении схемы
- Проведения замеров вольт-амперных характеристик электронной цепи, не нарушая соединения.
Внимание
Клеммы Wago следует использовать в сухих помещений. Во влажных помещениях применять клеммы следует со специальной пастой.
